定規を理解して、パターンを思い通りにコントロール - Illustrator ABC

CS5からIllustratorの定規の仕様が大幅に変わりました。これまでと同じ操作をしているのに、なんだかうまくいかない、といった現象は、この仕様変更が大きく影響している可能性もあります。ここでは、パターンの柄に与える影響について取り扱っています。

※記事内に、『Illustrator ABC』の関連ページが記載されています。そちらもご覧いただくと、機能やメニューについての理解が深まります。
【例】
レイヤーについては
ABC→P78

• Q1 定規の原点を移動しても、パターンの柄が変わらない……
• A1 CS5から定規の仕様が変わったので、CS4までと同じ操作では変更できません（ひと手間増えます）。

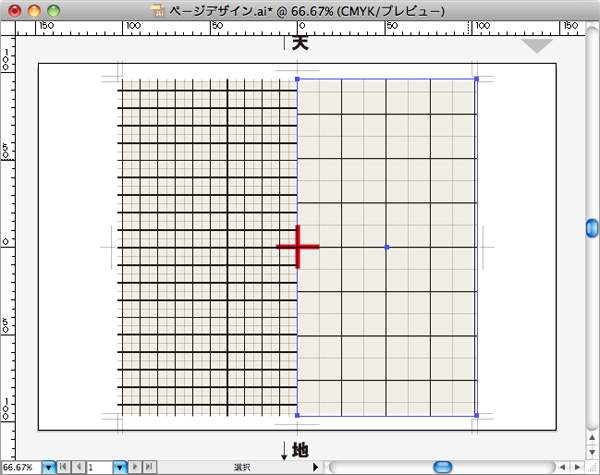

ノベルティの「イラレ手帖」18-19ページのデザインです。左右ページに作成した長方形の［塗り］に、それぞれ異なる方眼紙のパターンが設定されています。定規の原点（赤い十字）がトンボの中央にある状態なので、左右のページのパターンのタイリングの開始地点が、ノドの中心と一致しています。		パターンのタイリングルールについては ABC→P142

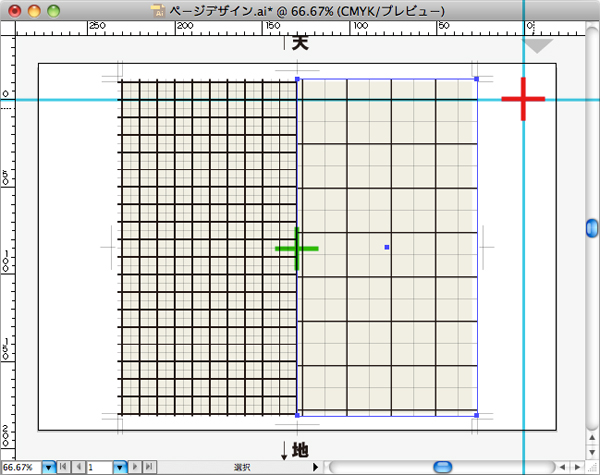

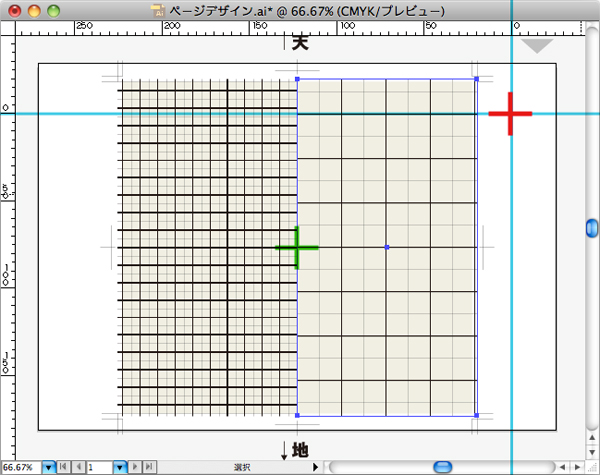

ふつうは定規の原点を変更すると、パターンの柄の位置が移動するはずです。緑色の十字がもとの原点なので、上下2枚のキャプチャを比較してみると、動いたのがわかります。 パターンの柄をコントロールする方法はほかにもあるので、『Illustrator ABC』を読んでみてください。		定規の原点については ABC→P35 パターンの柄のコントロールについては ABC→P142

CS5以降では、定規が3種類に増えた関係で、CS4以前と同じ操作をしても、パターンの位置が変わりません（正確には、CS4から2種類に増えているんですが、操作にはあまり影響しないので、注意すべきはCS5以降です）。パターンのタイリングが定規の原点でコントロールできるというのは変わらないのですが、これができるのは特定の定規に限られるうえ、デフォルトではオフになっているため、そちらに切り替えない限り、いつまでも変更できないという状態になっています。バグじゃないのはよかったんですが、正直ちょっと使いづらいですね……。せめて見た目で判別つくようになってるとありがたいんですが。 定規の使い分けがきっちりできてないと、アートボードの縦横いれかえただけでなんか原点変わるんだけど、みたいな現象にも毎回振り回されることになるので、定規すっごい大事です。		定規の仕様変更については ABC→P34

• Q2 定規の原点に振り回されるのが嫌なのでパターンの柄の位置を固定したいのだけど！
• A2 単純なパスに変換してしまうのが、一番確実です。印刷所によっては、入稿時のお願いに入っていることもあります。

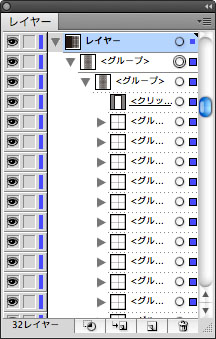

パターンはパスに変換（拡張）できるので、心配な場合はその処理をやってしまうのが一番です（ただし、あまりにも複雑なパターンで拡張によって落ちるくらい複雑なパスになってしまう場合は、ラスタライズのほうが吉）。クリッピングマスクも気になるっていう場合は、パターンの構成状態によってはさらなる単純化もできますが、そういった処理はケースバイケースなので、『Photoshop＋Illustrator デザインジャーナル』が詳しいです。		パターンの拡張については ABC→P143
