木の板に溝を掘ったような地図
 制作・文 高橋としゆき［Graphic Arts Unit］ 使用ソフト Illustrator CS3 |
|
|

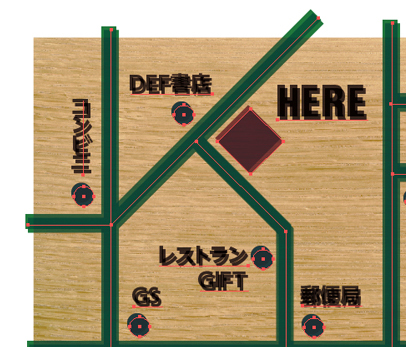

まずIllustratorで［カラーモード：RGB］の新規ファイルを作成し、木目のテクスチャ画像を配置。その前面にペンツールや文字ツールでパスを描画して地図を作成（左）。続いて木目画像以外をすべて選択してグループ化し、透明パネルで［描画モード：乗算］に変更する（右）。 |
|
|

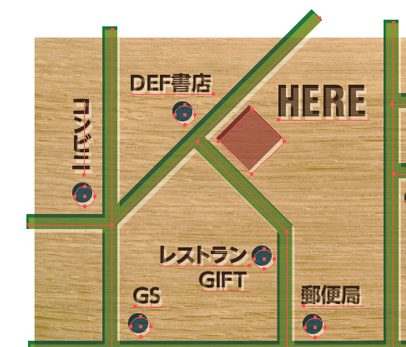

次に、グループ化した地図部分を選択してコピーし、⌘＋Fキーで前面へペースト。矢印キーを押して右下方向へ少し移動させる（左）。続いてずらしたほうの地図の塗りと線をカラーパネルですべて白に変更。さらに透明パネルで［描画モード：ソフトライト］に設定する（右）。 |
|

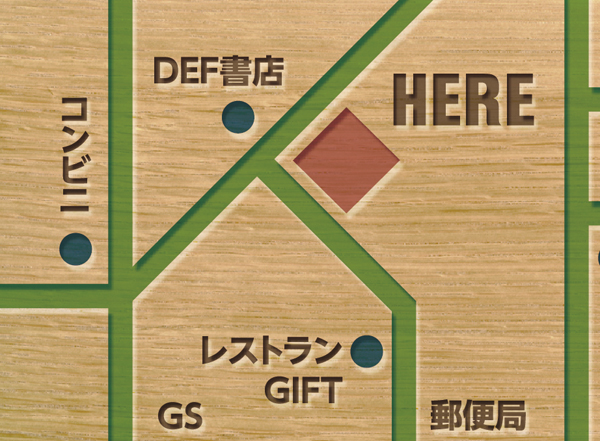

ずらしたほうの地図に、効果メニュー→“ぼかし”→“ぼかし（ガウス）...”を［半径：1.5pixel］程度で実行すれば完成。なお、地図を印刷する場合は、効果メニュー→“ドキュメントのラスタライズ効果設定...”で［解像度］を［その他：350ppi］にしておこう。 |
>>>「デザイン演出の引き出しアーカイブ126」トップ
>>>木の板に溝を掘ったような地図
>>>ブロックを積み重ねたようなグラフ
本記事は『MdN』2012年4月号（vol.216）からの転載です。
そのほかには下記のような記事が掲載されています。

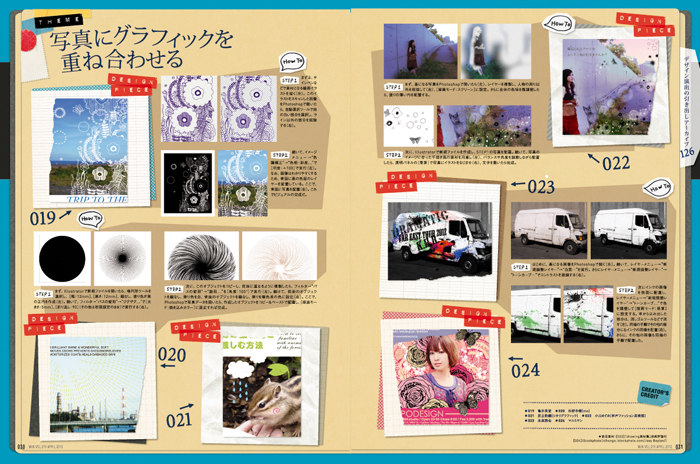

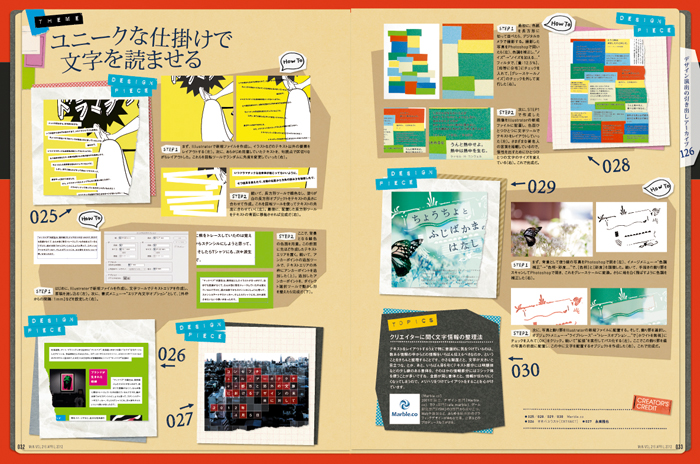

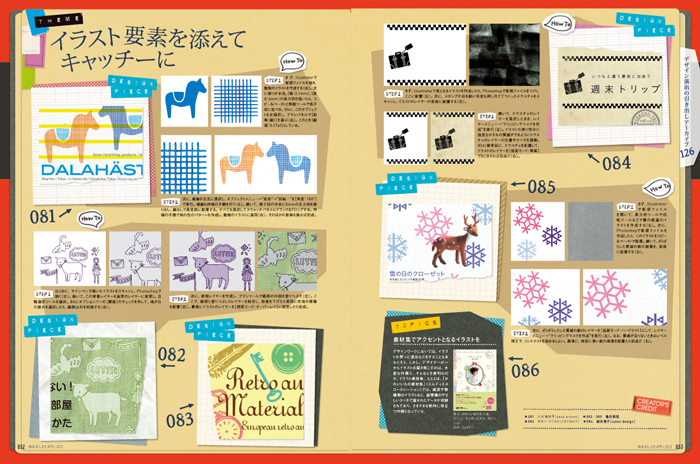

（▼クリックすると画像が大きく表示されます）
