第4回 ガイドラインからみたAndroidアプリデザインの特徴2

2019.3.24 SUN

秋葉ちひろのAndroidアプリデザイン入門(4)

第4回 ガイドラインからみたAndroidアプリデザインの特徴2

2013年4月4日
解説・文:秋葉ちひろ

前回はAndroidアプリのデザインの特徴のベースとなる部分をお伝えしました。今回は、前回説明した新たな2つの機能のUIのうち、Androidアプリデザインでも最も重要な要素となるアクションバーを説明していきます。





■アクションバー(Action Bar)

アクションバーについて、ガイドラインには次のような記述がされています。
The action bar is a dedicated piece of real estate at the top of each screen that is generally persistent throughout the app.
アクションバーは、アプリを通して常に画面の上部に出ている専用の部品である。
※参照:Action Bar | Android Developers

つまり常に画面の上部に出ているもので、iOSでいうところの「タイトルバー」にあたります。

このアクションバーには4つの要素があります。

アクションバー<span style="font-size:7pt;">(クリックすると拡大します)</span> 1. App icon(アプリアイコン) 2. View control(ビューコントロール) 3. Action buttons(アクションボタン) 4. Action overflow(アクションオーバーフロー)
アクションバー(クリックすると拡大します)
1. App icon(アプリアイコン)
2. View control(ビューコントロール)
3. Action buttons(アクションボタン)
4. Action overflow(アクションオーバーフロー)

1. App icon
第1回でも述べましたが、ここにはアプリアイコンを置きます。ただそれだけではなく、ここにはもうひとつ重要な役割があります。アプリのホーム画面などではアプリアイコンのみを置くのですが、上図では左向きの矢印がついています。これは、この矢印が出ているときにタップ可能となり、「戻る」や「開く」というボタンの役割になるということを意味しています。

「戻る」というのは、たとえば下の階層からひとつ上の階層にあがって戻るとき、「開く」というのは、ドロワーを使う場合です。(ドロワーについては「2. View control」の項を参照ください)

2. View control
ユーザーがビュー(画面)を移動するときのナビゲーションの役割をもつもののことを「View control」といいます。Webサイトだと「グローバルナビゲーション」などに匹敵すると思いますが、このView controlの形がAndroidアプリのガイドラインでは4つとされています。

●Tabs(タブ)
異なる役割をもつ画面を切り替えたいときに使います。タブには「固定タブ」と「スクロールするタブ」のふたつがあります。

・Fixed tabs(固定タブ)
2~3個のビューを常に行き来するようなアプリに向いています。

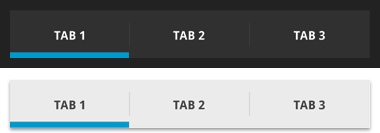

固定タブの例<span style="font-size:7pt;">(クリックすると拡大します)</span>
固定タブの例(クリックすると拡大します)

たとえば、デザインは少し異なりますがタブと同じインターフェイスをもつアプリとして、Twitterが挙げられます。

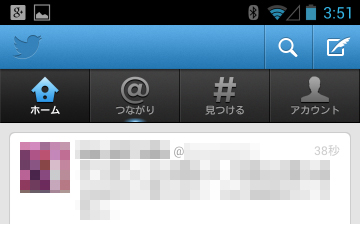

Twitterアプリのタブの例<span style="font-size:7pt;">(クリックすると拡大します)</span>
Twitterアプリのタブの例(クリックすると拡大します)

Twitterは「ホーム」「つながり」「見つける」「アカウント」の4つのビューをメインで使い、常に行き来して使うでしょう。

・Scrollable tabs(スクロールするタブ)
文字通り、スクロールすることができるタブです。タブの行自体ももちろんスクロールすることができ、そこで画面(ビュー)を切り替えることができますが、下図のようにコンテンツエリアを左右にスワイプすることでもビューを切り替えることができます。。

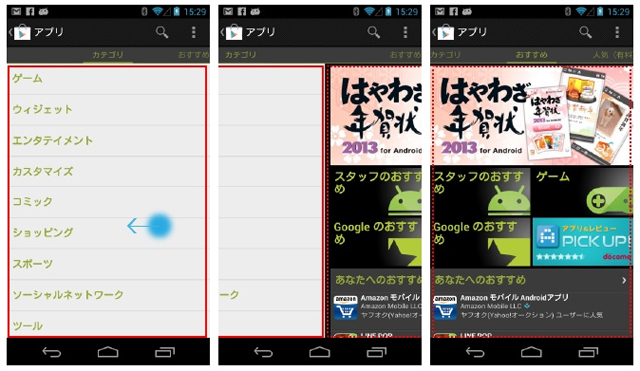

スクロールするタブの例<span style="font-size:7pt;">(クリックすると拡大します)</span>
スクロールするタブの例(クリックすると拡大します)

一般的に、ビューを扱う数が多ければ、スクロールするタブのほうがいいでしょう。

スクロールするタブにどういうものを設定すればよいかというところは悩みどころだと思いますが、「フィルタ(絞り込み)」という役割が多いのではないかと思います。
たとえば、Google Playのアプリをみてみると、次の8つのタブがあります。

・カテゴリ
・おすすめ
・人気(有料)
・人気(無料)
・売上トップ
・人気の新着(有料)
・人気の新着(無料)
・最新


それぞれのタブでは各分野におけるランキング順で表示されますが、これはある意味「フィルタ(絞り込み)」の役割をもっています。たくさんあるアプリの中から、どういう基準でランキングしたものかを表示するからです。

●Spinners(スピナー)
スピナーというのは、わかりやすくいうとドロップダウンメニューです。このスピナーも、スクロールするタブと同じようにフィルタ(絞り込み)をする場合に主に使います。ドロップダウンメニューという特性上、それぞれのメニューにおいては同じような形式(たとえばタイムラインならタイムライン)で表示する場合が多いです。

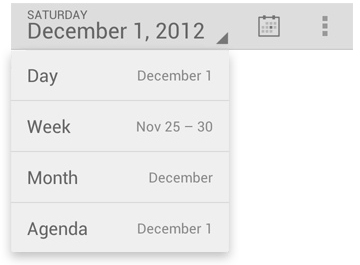

日付範囲で変更するスピナーの例<span style="font-size:7pt;">(クリックすると拡大します)</span>
日付範囲で変更するスピナーの例(クリックすると拡大します)

たとえば、Google+ではタイムラインをどのサークルで絞り込むかというところで使われています。

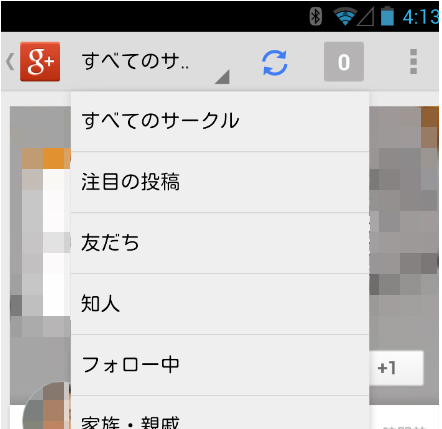

Google+のスピナーの例<span style="font-size:7pt;">(クリックすると拡大します)</span>
Google+のスピナーの例(クリックすると拡大します)

スクロールするタブとの使い分けはどうすればよいのでしょうか。スクロールするタブの場合は左右にスワイプしながらダラダラと眺められることから、写真や画像が多いものの切り替えに向いていますが、スピナーはどちらかというと「本格的に絞り込んで、絞り込んだものをしっかりとみる」ということに重点が置かれるでしょう。

●Drawers(ドロワー)
View controlの最後はドロワーです。ドロワーは、左向きの矢印のついたアプリアイコンをタップすると、左側にメニューがずらっと出てくるものです。

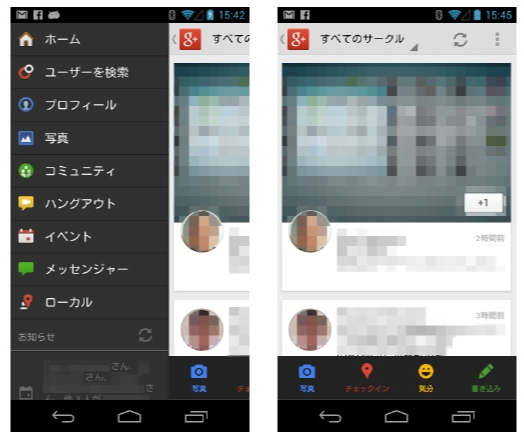

Google+のドロワーの例<span style="font-size:7pt;">(クリックすると拡大します)</span>
Google+のドロワーの例(クリックすると拡大します)

ドロワーについては、実はView controlの部分は関係ないのですが、ガイドラインではこの項で扱われているので、ここでも同じようにしています。


3.Action buttons / 4. Action overflow
このふたつは同時に説明します。アクションボタンというのは名前のとおり、現在のビューに対して行なわれる「アクション」をするためのボタンです。たとえばメールアプリのメール一覧画面であれば、「メールの新規作成」であったり「検索」であったり、「更新」といったものがアクションとなるでしょう。

このアクションボタンの配置方法は、数パターンあります。たとえば、アクションボタンが8つある場合を例にみてみましょう。(実際のアプリにすると8つというのはちょっと多いですが、ここではわかりやすいので多めに設定しています)

●アクションバーに出す場合
アクションバーの右側にアクションボタンを表示する場合、見てわかるように場所が狭いです。このときには、Galaxy Nexusの場合だと左から2つのみを表示させ、もうひとつのボタン「アクションオーバーフロー」が表示されます。

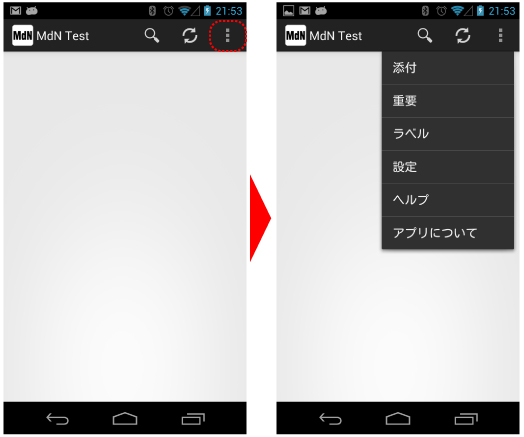

Galaxy Nexusでアクションボタンをアクションバーに表示させる場合 <span style="font-size:7pt;">(クリックすると拡大します)</span>
Galaxy Nexusでアクションボタンをアクションバーに表示させる場合
(クリックすると拡大します)

「アクションオーバーフロー」のボタンは小さな正方形が縦に3つ並んだもので、これは自動的に生成され、このボタンをタップすると残りのアクションに対するタイトルがでてきます。

●スプリットアクションバーを使う場合
ここで新しい概念「スプリットアクションバー」が出てきました。これは、画面の下部に出てくるバーのことです。

スプリットアクションバーの例<span style="font-size:7pt;">(クリックすると拡大します)</span>
スプリットアクションバーの例(クリックすると拡大します)

通常のアクションバーに表示させる場合に比べて、数が多く出せます。ただしここでも、Galaxy Nexusの場合だと左から5つのみを表示させ、あとはアクションオーバーフローとなっています。第3回で例に出したGmailアプリはスプリットアクションバーが使われています。

●Landscapeの場合
上ふたつはPortrait(ポートレイト/縦持ち)の場合の配置でした。それではLandscape(ランドスケープ/横持ち)の場合、アクションボタンはどうなるのでしょうか。実はLandscapeではスプリットアクションバーというのは存在しません。これは、ただでさえ小さい画面なのに、下にもバーをつけてしまうとコンテンツが非常にみづらくなってしまうからです。

Portraitでスプリットアクションバーを使っていたか使っていないかに関わらず、Landscapeではアクションボタンはアクションバーの右端に配置されることになります。

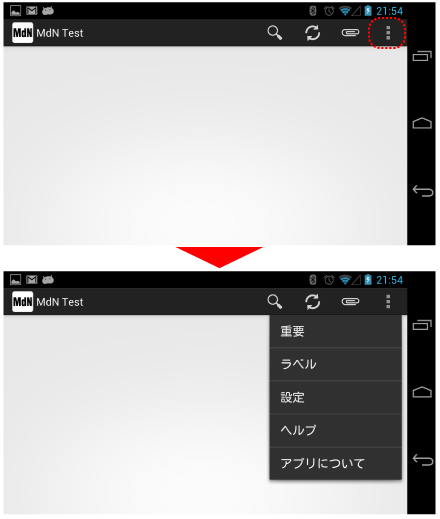

Galaxy NexusでLandscape時のアクションボタンの配置 <span style="font-size:7pt;">(クリックすると拡大します)</span>
Galaxy NexusでLandscape時のアクションボタンの配置
(クリックすると拡大します)

なぜこのように自動で調整されるのかというと、第2回でもお伝えしたように、Androidには書ききれないほどの画面サイズ/解像度があり、縦横比さえもまったくバラバラだからです。ひとつひとつの端末においてそれぞれに最適な数を指定していくわけにはいきません。

このように、アクションボタンはマルチデバイスを考える上で大変便利な機能となっています。もちろんタブレットになっても同じように自動で調整されます。



■新たな2つの機能のUIのまとめ

アクションバーについて、ガイドライ第3回でメニューの説明をしましたが、「4.xでの新しいUIのメニューの機能」と説明していたのは、実はこのアクションボタン/アクションオーバーフローのことです。

2.3.xで使っていたハードキーのメニューボタンには、いわゆる「アクション」が格納されていました。Googleはそれを、メニューボタンの中に隠しておくのではなく、それもアプリのUIの一部としてわかりやすく構成させようとしたのではないでしょうか。

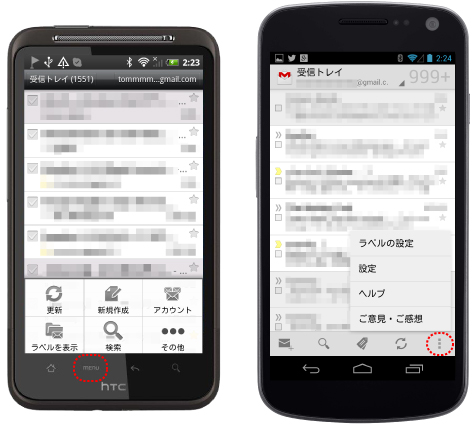

2.3.xのGmailアプリと4.xのGmailアプリの比較 <span style="font-size:7pt;">(クリックすると拡大します)</span>
2.3.xのGmailアプリと4.xのGmailアプリの比較
(クリックすると拡大します)

アクションバーを使うことでマルチデバイスへ対応もかんたんにできるようになります。アプリによってはアクションバーを使わないようなものもあると思いますが、こういった概念をおさえておくことでいろいろな他のUIの可能性を考えることができるようになってくるでしょう。

ぜひ押さえておいてください。


今回は以上です。次回は「デザインの作成サイズとマルチデバイス対応」について解説していきます。
