今回は写真素材などを使わず、Photoshopの機能だけで真俯瞰のビル群を表現するテクニックを紹介します。
*本連載はPhotoshopで作る定番グラフィックの制作工程を、一から手順通りに解説するHow to記事です。

■使用する機能「雲模様1」「押し出し」「輪郭検出」「描画モード」「カラーオーバーレイ」「長方形選択ツール」「塗りつぶしツール」「境界線」「長方形ツール」「移動ツール」

Photoshopで真上から見たビル群を表現:
1.ベースになるビル群のビジュアルを作る

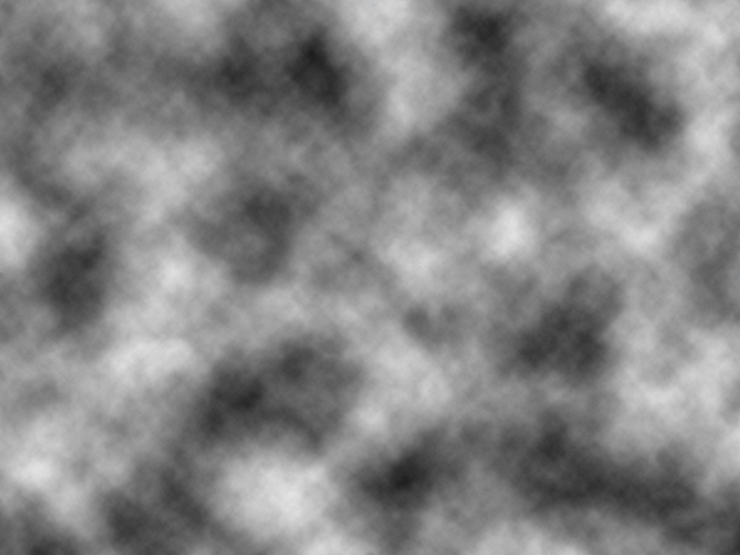

まずは新規ファイルを［幅：1200ピクセル］、［高さ：900ピクセル］、［解像度：350ピクセル/インチ］で作成したら、新規レイヤーを作成して［描画色］を黒、［背景色］を白に設定し、フィルターメニュー→“描画”→“雲模様1”を実行する（図1）。

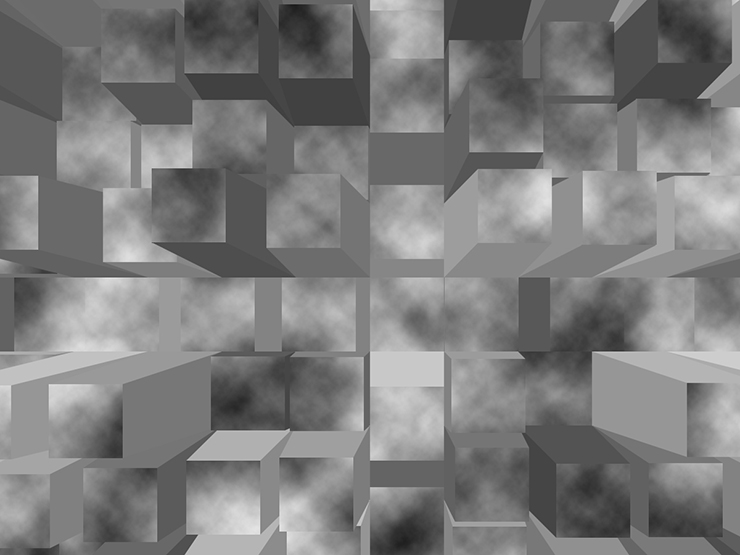

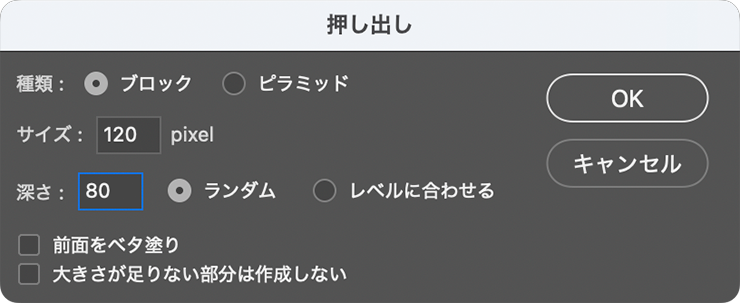

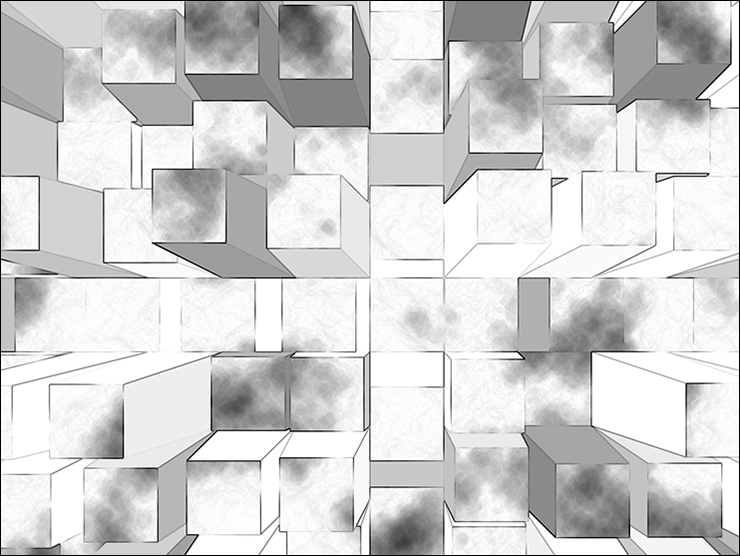

続いて、フィルターメニュー→“表現手法”→“押し出し...”を、［種類：ブロック］、［サイズ：120pixel］、［深さ：80：ランダム］で適用する（図2）（図3）。これで真上から見たランダムな直方体を表現できる。

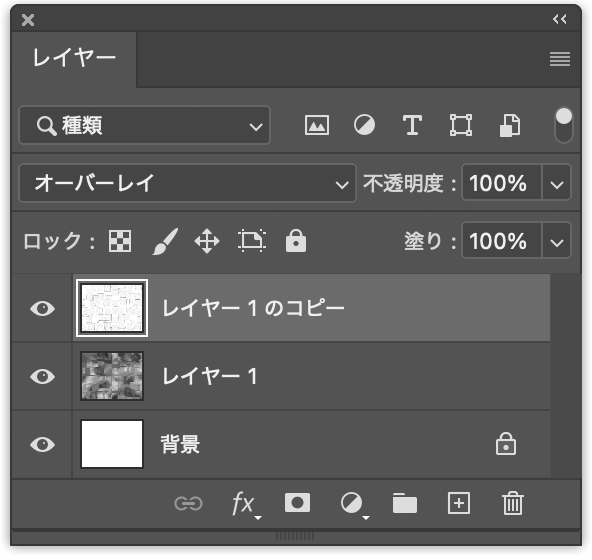

このランダムな直方体のレイヤーを前面に複製したら、複製した方のレイヤーを選択して、フィルターメニュー→“表現手法”→“輪郭検出”を実行し（図4）、レイヤーパネルで［描画モード：オーバーレイ］に変更しておく（図5）（図6）。

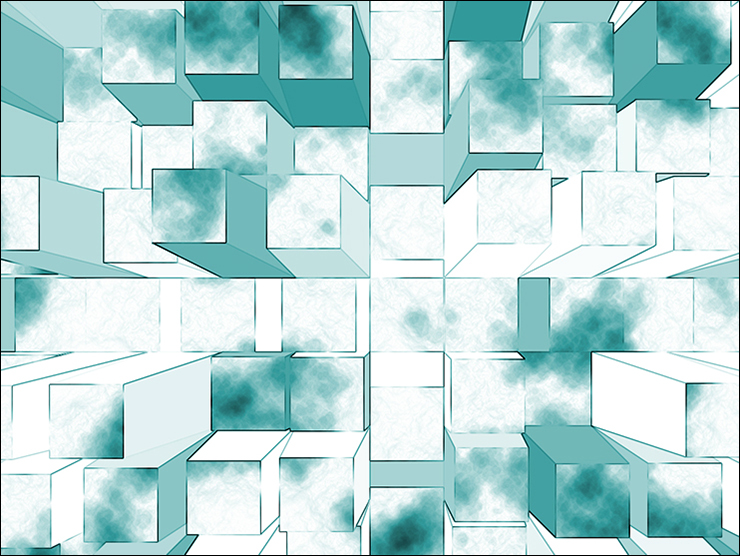

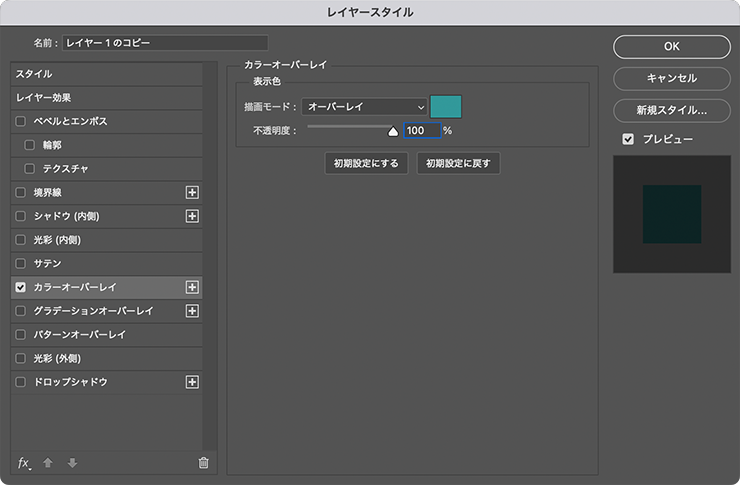

輪郭検出フィルターを適用したレイヤーが選択された状態のまま、レイヤーメニュー→“レイヤースタイル”→“カラーオーバーレイ...”を選び、［描画モード：オーバーレイ］、［オーバーレイのカラー］をグリーン（ここでは16進数カラーコード［#31999a］）、［不透明度：100％］に設定して適用する（図7）（図8）。

Photoshopで真上から見たビル群を表現:
2.道路を描いてビル街を表現する

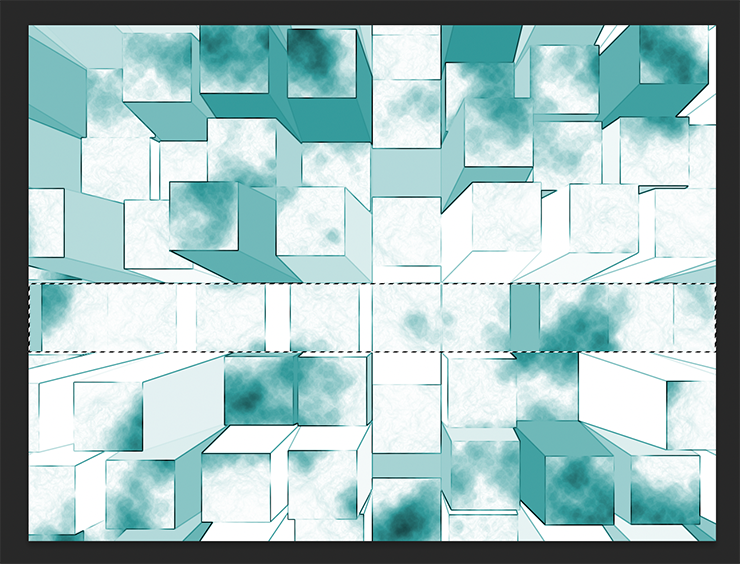

ビル街を表現していく。まず、最前面に新規レイヤーを作成したら、長方形選択ツールで視心（上面だけが見えている直方体）を中心として十字の形に選択範囲を作成する（図9）（図10）。

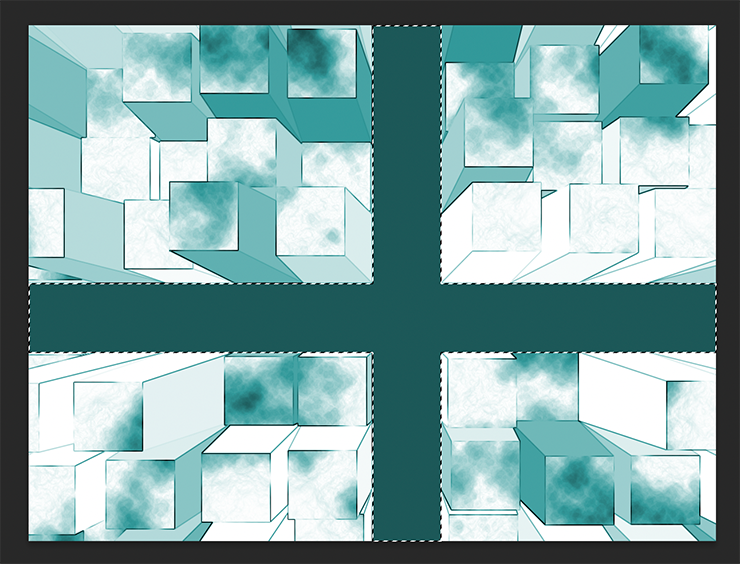

続いて、［描画色］を濃いグリーン（ここでは16進数カラーコード［#1c5858］）に変更したら、塗りつぶしツールで選択範囲の内側をクリックして塗りつぶす（図11）。

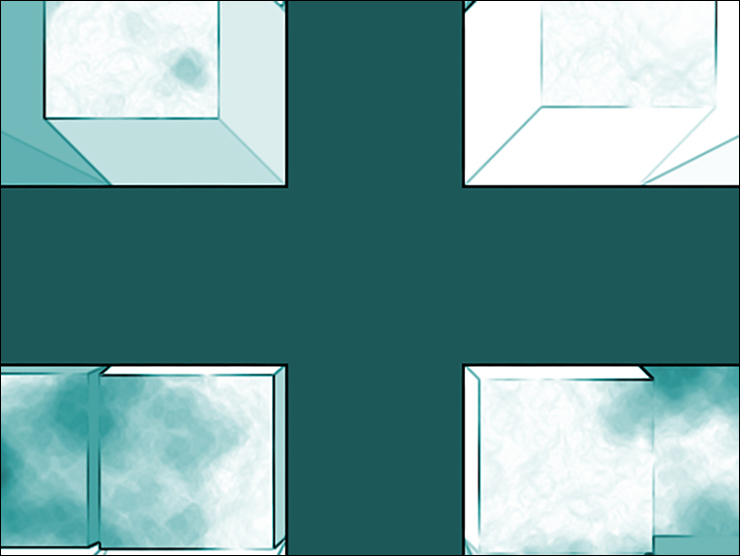

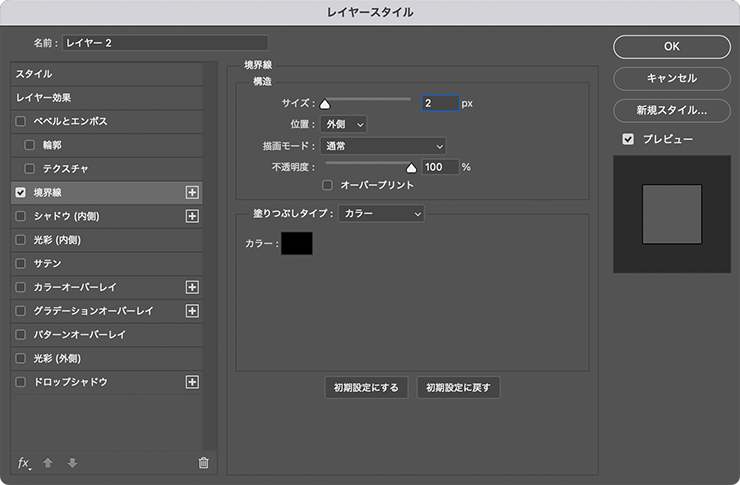

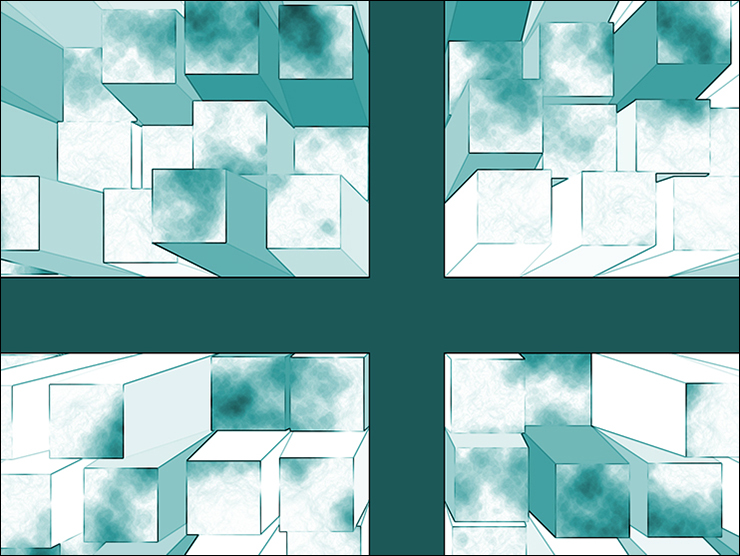

選択範囲を解除したあと、レイヤーメニュー→“レイヤースタイル”→“境界線...”を選び、［サイズ：2px］、［位置：外側］、［描画モード：通常］、［不透明度：100％］、［塗りつぶしタイプ：カラー］、［カラー：黒］で適用する（図12）（図13）。

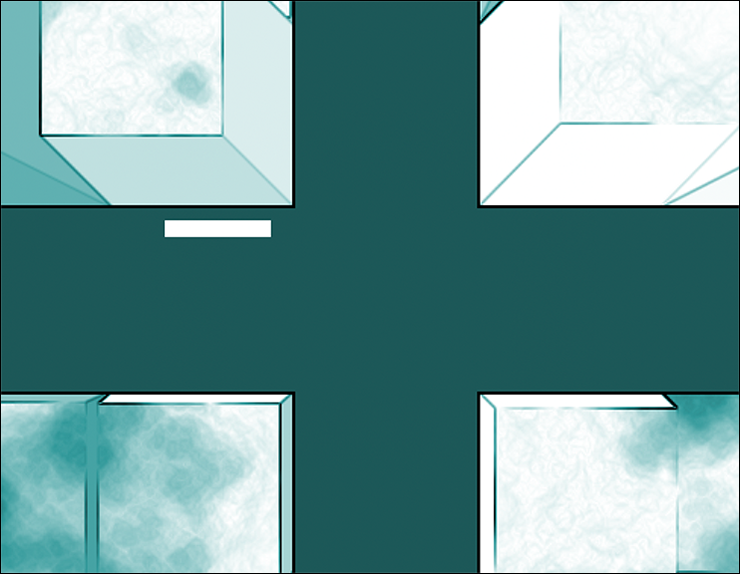

最前面に新規レイヤーを作成したら、長方形ツールを選び、オプションバーで［ツールモード：ピクセル］に設定（図14）。［描画色］を白にしたら、カンバス上をドラッグして細長い長方形を描く（図15）。

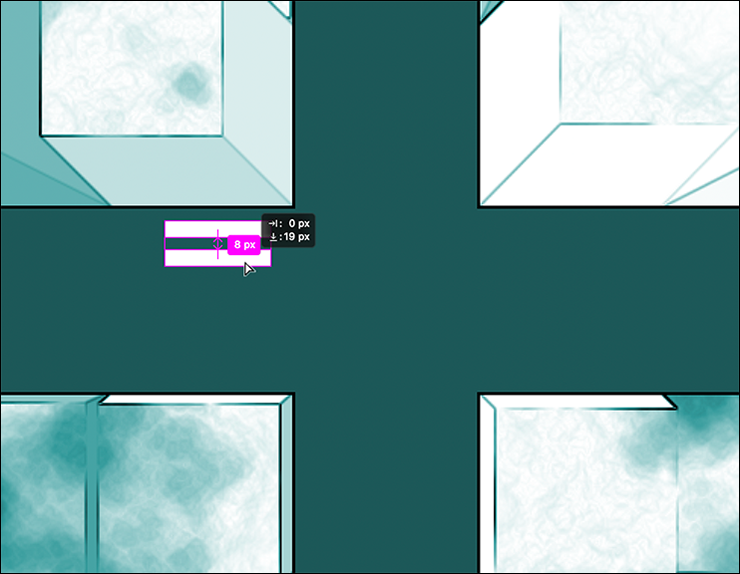

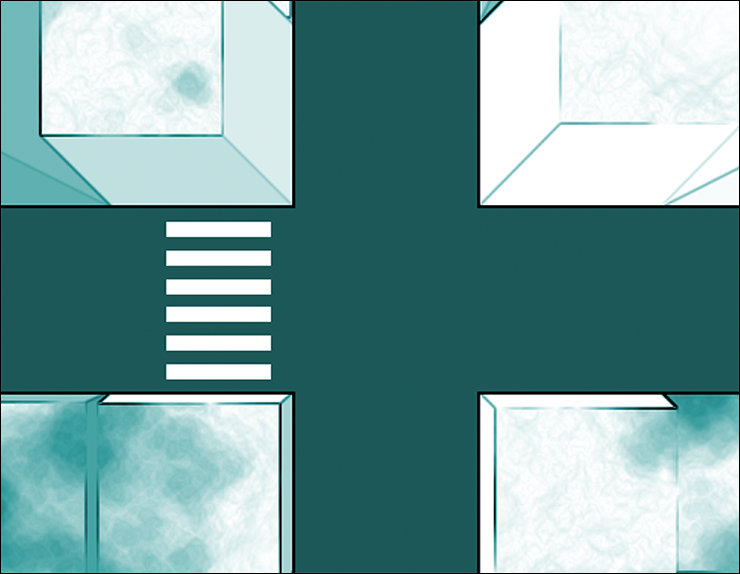

続いて移動ツールを選択し、shift＋optionキー（Macの場合。WindowsではShift＋Altキー）を押しながら、スマートガイドを参考にして（スマートガイドが表示されない場合は、表示メニュー→“表示・非表示”→“スマートガイド”を選択して有効にしておく）描いた長方形をドラッグし、等間隔に複製して横断歩道を表現する（図16）（図17）。

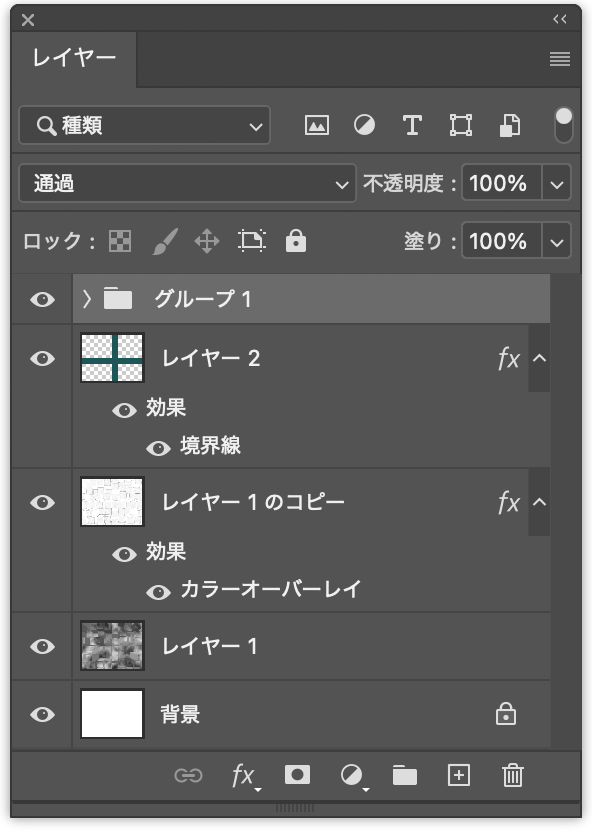

同様に、新規レイヤーを作成して他の横断歩道や中央線、路側帯などを描いたあと（図18）（図19）、道路のラインのレイヤーをすべて選択してcommand＋Gキー（Macの場合。WindowsではCtrl＋Gキー）でグループ化する（図20）。

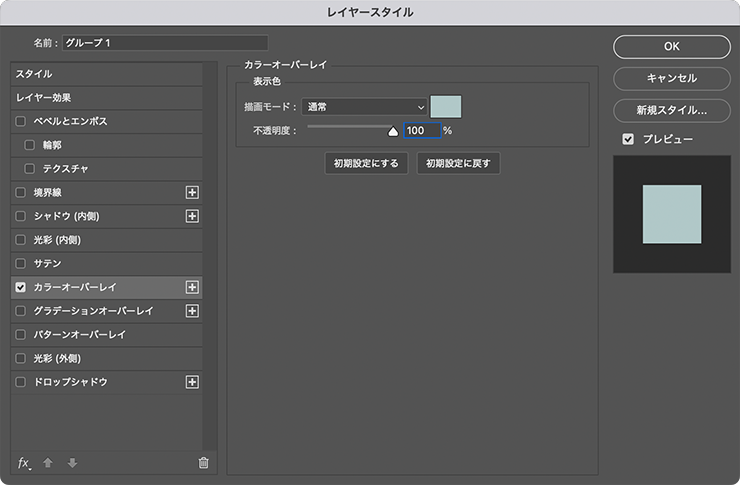

このレイヤーグループを選択した状態で、レイヤーメニュー→“レイヤースタイル”→“カラーオーバーレイ...”を選び、［描画モード：通常］、［オーバーレイのカラー］を薄いグリーン（ここでは16進数カラーコード［#b0c8c8］）、［不透明度：100％］に設定して適用する（図21）（図22）。

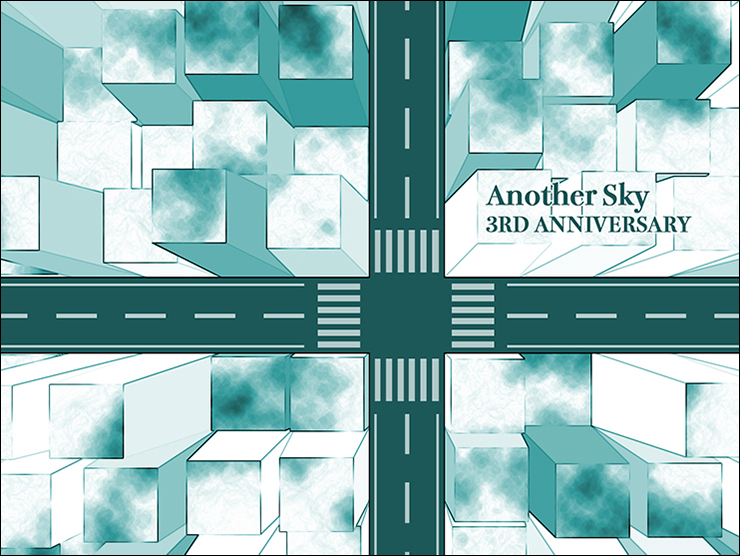

ここでは、さらに文字要素などを配置して完成とした（図23）。

以上、Photoshopの機能だけで真俯瞰のビル群を表現するテクニックでした。
